| Achtung: Schließen Sie immer den Nulleiter (N) des Saunaofens an. Bei Kolldarium (Feuchtebetrieb) wird eine Phase des Saunaofens abgeschaltet, d.h. die Heizlast ist dann nicht symmetrisch. Die Folge ist, dass der Nulleiter dann nicht mehr stromlos ist. | |||||
| Anschluss des Saunaofens: | |||||
| Den Saunaofen entsprechend der Montageanleitung und des Anschlussplanes (z.B. im Ofen) des Herstellers montieren. | |||||
| Anschluss des Kolldarium / Verdampfers (falls vorhanden, Sonderausstattung): Für den Anschluss des Verdampfers verwenden Sie ebenfalls ein Silikon-Anschlusskabel 4 x 2,5 mm² . Achtung: Achten Sie beim Anschluss des Verdampfers genau auf den korrekten Anschluss von Wasserbad (WB) und Wassermangel (WM). Bei Vertauschen dieser beiden Leitungen, ist die Wassermangelfunktion des Verdampfers ohne Funktion, das Thermostat ist überbrückt. Die Folge ist, dass der Verdampfer überhitzt. Es besteht Brandgefahr!! | |||||
| Anschluss der Saunaleuchte: Achtung über dieses Steuergerät (Anschlussklemmen) darf nur max. 100 W Lampenleistung geschaltet werden. Dieses kann für große Saunaanlagen nicht ausreichen. In diesem Fall können die Lampen über S1 angesteuert werden. Das bedeutet, sobald Sie Sauna in Betrieb ist, sind auch die Lampen automatisch an. Alternativ kann ein separater Lichtschalter gesetzt werden. | |||||
| Anschluss der Fühlerleitungen: Die Fühler- und Netzleitungen sollten nicht zusammen verlegt oder durch eine gemeinsame Durchführung geführt werden. Eine gemeinsame Verlegung kann zu Störungen der Elektronik führen, z.B. einem "Flattern" der Schaltschütze. Wenn eine gemeinsame Verlegung notwendig ist, muss eine abgeschirmte Fühlerleitung z.B. LIYLY-Ox 0,5 mm²) verwendet werden. Hierbei muss die Abschirmung im Steuergerät an Masse angeschlossen werden. Dies ist der linke Kontakt an der jeweiligen Fühleranschlussklemme. Grundsätzlich muss der Ofenfühler an der Stelle montiert werden, an der die höchsten Temperaturen erwartet werden. |

|
||||
| Montage des Ofenfühlers: | |||||

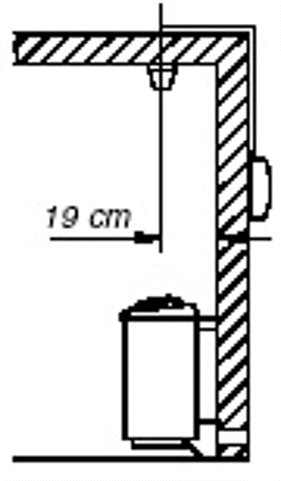

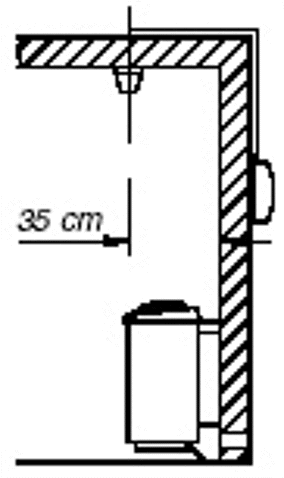

| 1. Der Ofenfühler wird in Kabinen bis zu der Größe von 2 x 2 m gemäß Abb. oben links montiert, in größeren Kabinen gemäß Abb. oben rechts montiert. | |||||

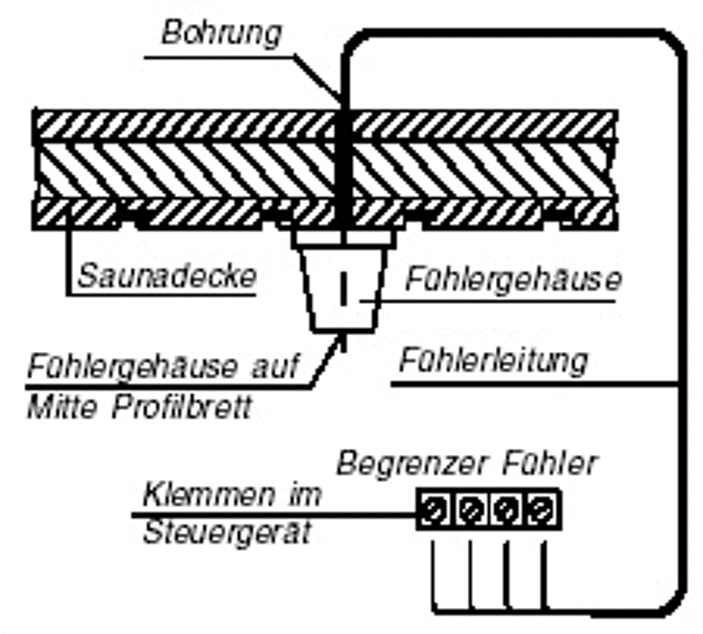

| 2. Bohren Sie dafür ein Loch für die Kabeldurchführung, vorzugsweise in die Mitte eines Profilbrettes. | |||||
| 3. Führen sie die Fühlerkabel durch das gebohrte Loch und schließen Sie die Fühlerleitung gemäß rechts an. | |||||

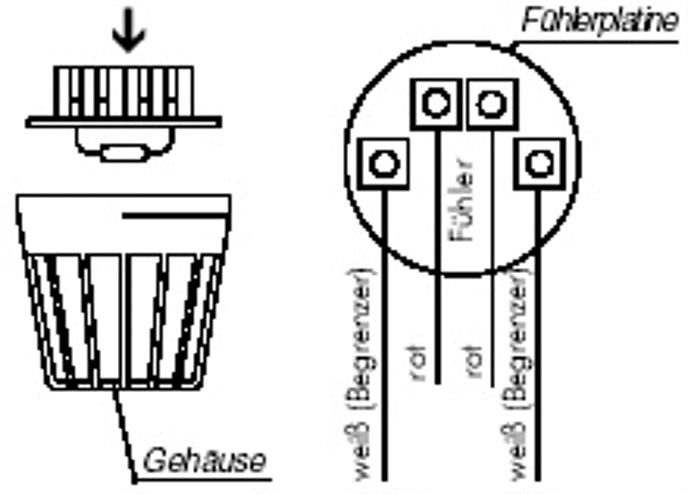

| 4. Die Leitungen für den Begrenzer (weiß) und den Temperaturfühler (rot) gemäß Abb. an der Fühlerplatine anklemmen: Die Fühlerplatine anschließend in das Gehäuse einrasten. | |||||
| 5. Nach vollständiger Montage und ordnungsgemäßem Betrieb des Steuergerätes muss die Leitung zur Übertemperatursicherung auf Kurzschluss überprüft werden. Lösen Sie hierzu eine der weißen Leitungen im Fühlergehäuse. Das Sicherheitsschütz des Steuergerätes muss abfallen, d.h. der Heizkreis muss unterbrochen sein. | |||||
